Jaeger v2 设计为一个多功能且灵活的追踪平台。它可以部署为一个单一二进制文件，配置为在 Jaeger 架构中执行不同的角色。

角色

• collector：接收来自应用程序的追踪数据并将其写入存储后端。
• query：提供用于查询和可视化追踪的 API 和用户界面。
• ingester：从 Kafka 接收 span 并将其写入存储后端；在分离的 collector-Kafka-ingester 配置中运行时非常有用。
• all-in-one：在单个进程中包含 collector 和 query 角色。
• agent：一个主机代理或 sidecar，与应用程序一起运行并将追踪数据转发给 collector。虽然 Jaeger 可以配置为这个角色，但我们建议改用标准的OpenTelemetry Collector ，因为您可能还需要它来处理其他类型的遥测数据（指标和日志）。

all-in-one 和 collector/query 配置之间的选择取决于偏好。当使用外部存储后端时，这两种配置都可以水平扩展，但 collector/query 配置允许分离读写流量并独立扩展它们，还可以应用不同的访问和安全策略。

使用内存存储的 all-in-one 配置最适合开发和测试，但不建议用于生产环境，因为重启会丢失数据。使用Badger 后端的 all-in-one 可以用于生产环境，但仅适用于适度的数据量，因为它仅限于单个实例且无法水平扩展。

架构选择

可扩展的 Jaeger 后端最常见的两种部署选项是直接写入存储和使用 Kafka 作为缓冲区。

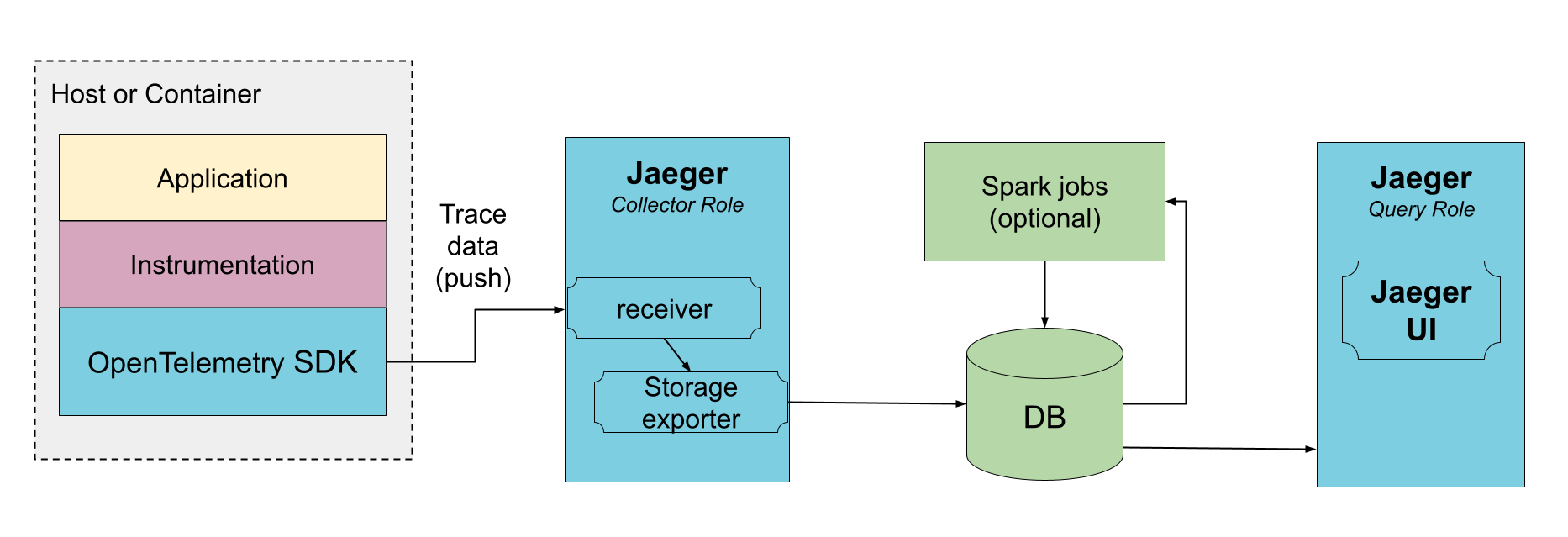

直接写入存储

在此部署中，collectors 接收来自被追踪应用程序的数据并将其直接写入存储。存储必须能够处理平均和峰值流量。collectors 可以使用内存队列来平滑短时流量峰值，但如果存储无法跟上，持续的流量峰值可能导致数据丢失。

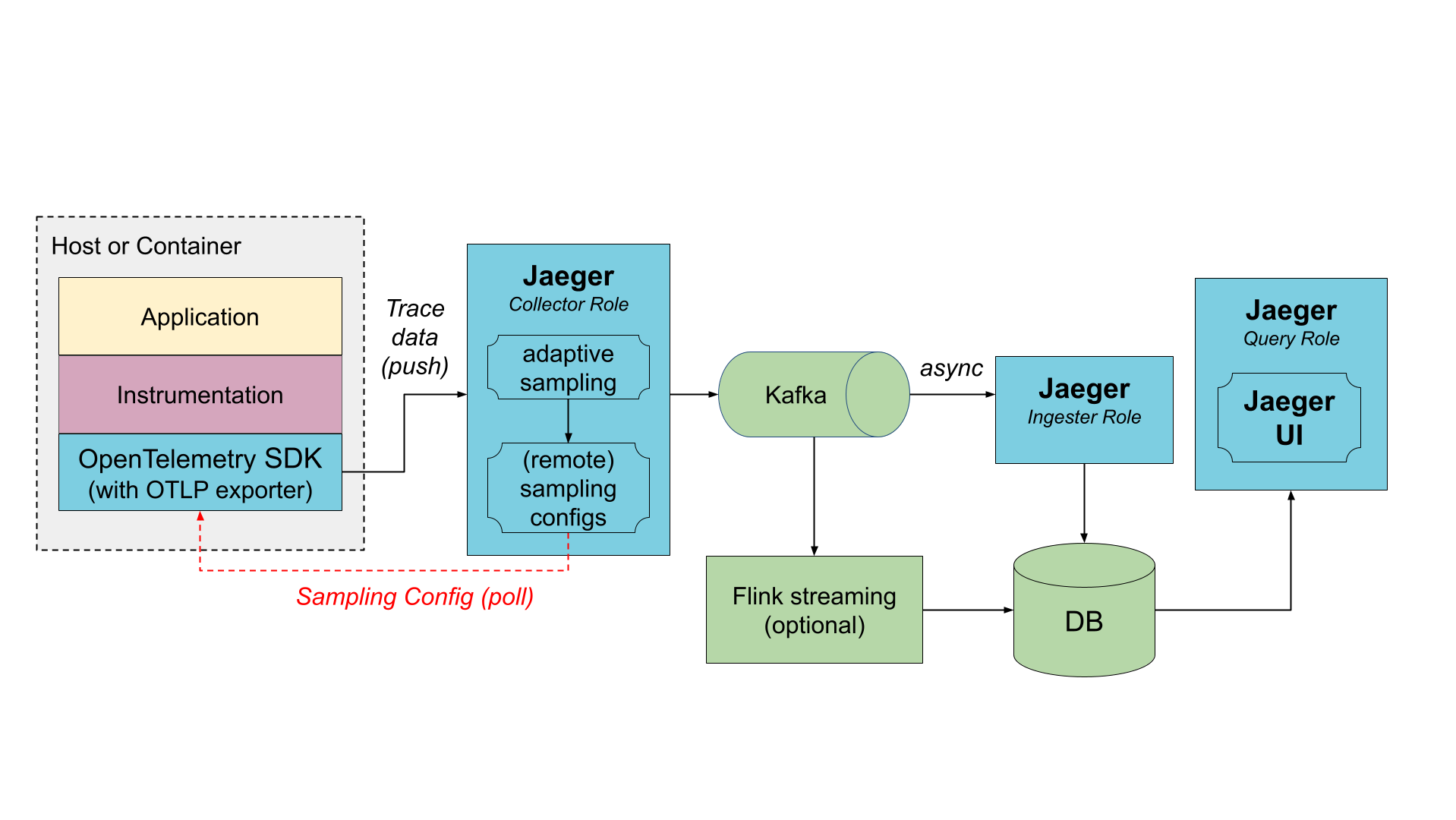

通过 Kafka

为了防止 collectors 和存储之间的数据丢失，可以使用 Kafka 作为中间的持久队列。collectors 配置了 Kafka 导出器。需要部署一个额外的组件 ingester，用于从 Kafka 读取数据并将其保存到存储中。可以部署多个 ingesters 来扩展数据摄取能力；它们会自动在它们之间分配负载。实际上，ingester 与 collector 非常相似，只是配置了一个 Kafka 接收器而不是基于 RPC 的接收器。

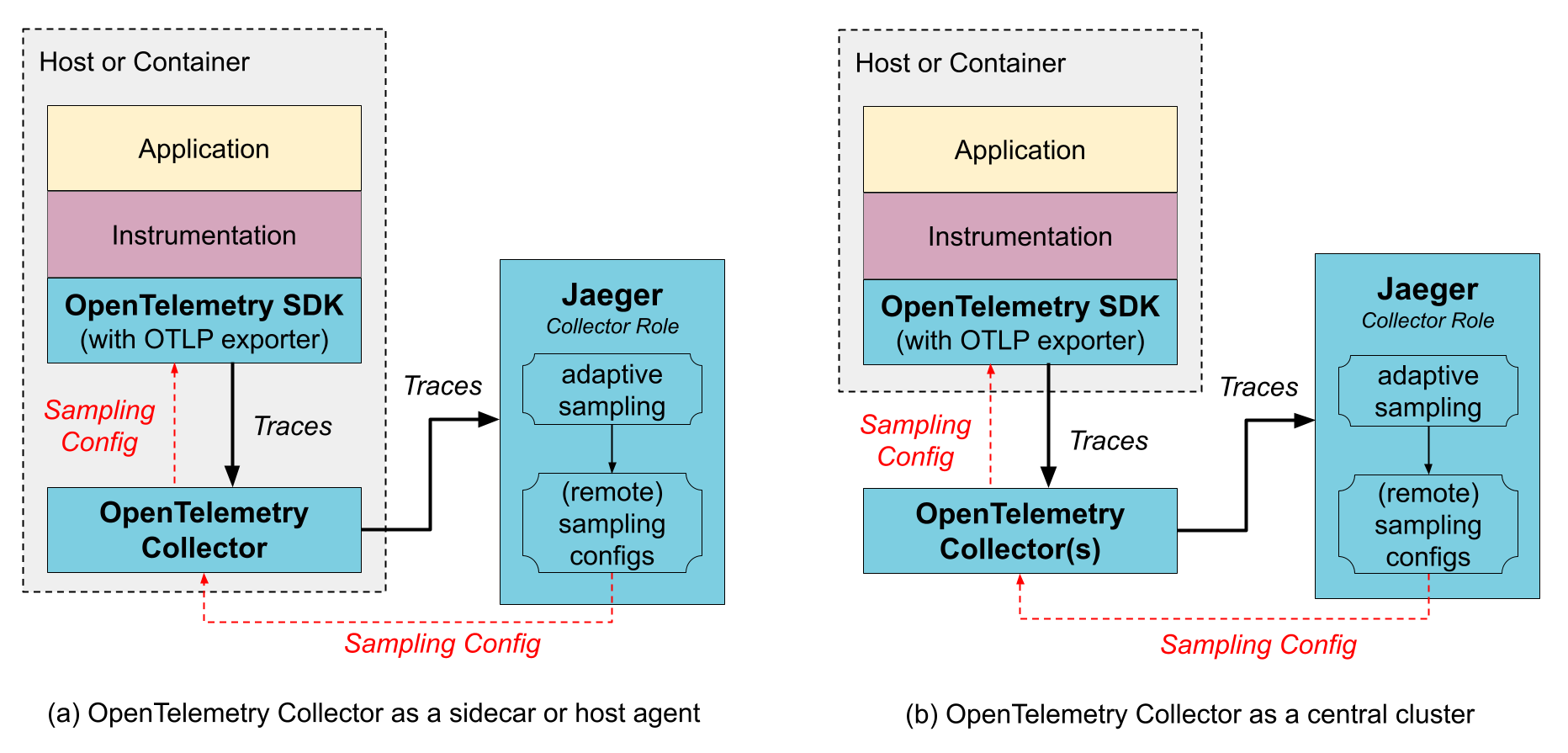

结合 OpenTelemetry Collector

您**不需要**使用 OpenTelemetry Collector 来运行 Jaeger，因为 Jaeger 是 OpenTelemetry Collector 的一个定制分发版本，具有不同的角色。但是，如果您已经使用 OpenTelemetry Collectors 来收集其他类型的遥测数据或用于预处理/丰富追踪数据，它可以放置在 Jaeger 前面的收集管道中。OpenTelemetry Collectors 可以作为应用程序 sidecar、主机代理/守护进程或远程服务集群运行。

OpenTelemetry Collector 支持 Jaeger 的远程采样协议，可以直接提供配置文件中的静态配置，或将请求代理到 Jaeger 后端（例如，在使用自适应采样时）。

将 OpenTelemetry Collector 作为 sidecar / 主机代理

优点

• SDK 配置得到简化，因为追踪导出端点和采样配置端点都可以指向本地主机，而无需担心发现这些服务在远程何处运行。
• Collector 可以通过添加环境信息（例如 k8s pod 名称）来丰富数据。
• 数据丰富所需的资源使用可以分布在所有应用程序主机上。

缺点

• 额外一层数据编组/解组。

将 OpenTelemetry Collector 作为远程集群

优点

• 分片能力，例如在使用尾部采样 时。

缺点

• 额外一层数据编组/解组。

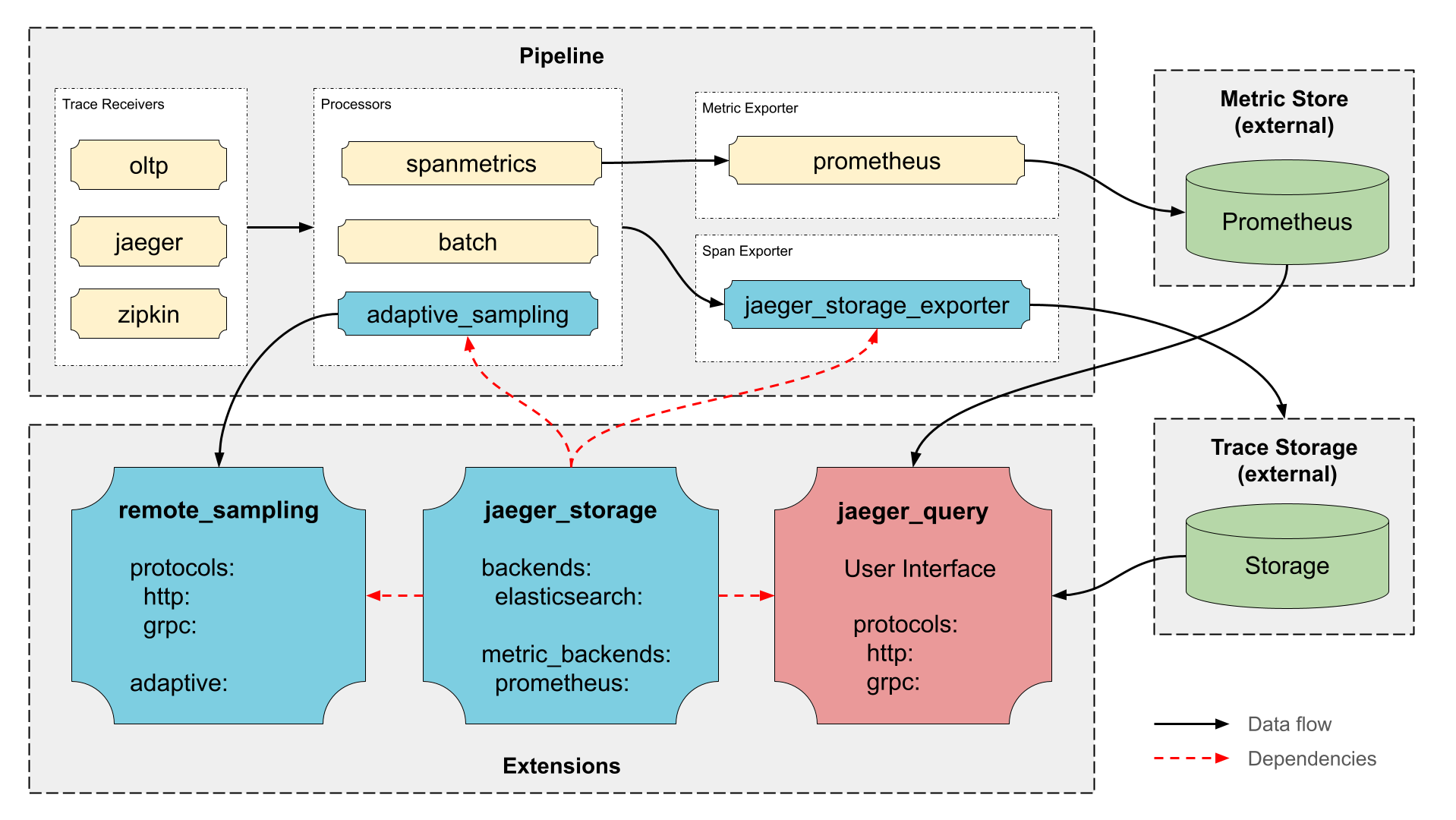

Jaeger 二进制文件

Jaeger 二进制文件基于 OpenTelemetry Collector 框架构建，并包含

• 官方上游组件，例如 OTLP Receiver、Batch 和 Attribute Processor 等。
• 来自 opentelemetry-collector-contrib 的上游组件，例如 Kafka Exporter 和 Receiver、Tail Sampling Processor 等。
• Jaeger 自己的组件，例如 Jaeger Storage Exporter、Jaeger Query Extension 等。

Jaeger 组件

• Jaeger Storage Extension（Jaeger 存储扩展）  - Jaeger 支持的存储后端的可扩展中心。它为所有其他 Jaeger 组件提供了对 Jaeger 存储实现的访问权限。

• Jaeger Storage Exporter（Jaeger 存储导出器）  - 将 span 写入在 Jaeger Storage Extension 中配置的存储后端。

• Jaeger Query Extension（Jaeger 查询扩展）  - 运行查询 API 和 Jaeger UI。

• Adaptive Sampling Processor（自适应采样处理器）  - 对自适应采样执行概率计算。

• Remote Sampling Extension（远程采样扩展）  - 基于静态配置文件或自适应采样，提供远程采样的端点。

OpenTelemetry 组件

接收器

• OTLP  - 接受通过 OpenTelemetry Line Protocol (OTLP) 发送的 span。

• Jaeger  - 接受通过 gRPC 或 Thrift 协议传输的 Jaeger 格式追踪。

• Kafka  - 接受来自 Kafka 的各种格式（OTLP、Jaeger、Zipkin）的 span。

• Zipkin  - 接受使用 Zipkin v1 和 v2 协议的 span。

• No-op  - 用于不需要摄取管道的 Jaeger UI / 查询服务部署。

处理器

• Batch Processor（批处理器）  - 批量处理 span 以提高效率。

• Tail Sampling（尾部采样）  - 支持高级的收集后采样。

• Memory Limiter（内存限制器）  - 当 collector 过载时支持背压。

• Attributes Processor（属性处理器）  - 允许使用属性过滤、重写和丰富 span。可用于删除敏感数据、减少数据量或附加环境信息。

• Filter Processor（过滤器处理器）  - 允许从 collector 中丢弃 span 和 span 事件（⚠️ 可能导致追踪断裂）。

导出器

• OTLP  - 通过 gRPC 发送 OTLP 格式数据。

• OTLP HTTP  - 通过 HTTP 发送 OTLP 格式数据。

• Kafka  - 以各种格式（OTLP、Jaeger、Zipkin）将数据发送到 Kafka。

• Prometheus  - 将指标发送到 Prometheus。

• Debug（调试）  - 用于管道的调试工具。

• No-op  - 用于不需要摄取管道的 Jaeger UI / 查询服务部署。

连接器

• Span Metrics（Span 指标）  - 从 span 数据生成指标。

• Forward（转发）  - 在 collector 中的管道之间重定向遥测数据（例如：span 到指标 / span 到日志）

扩展

• Health Check v2（健康检查 v2）  - 支持健康检查。

• zPages  - 暴露 collector 的内部状态用于调试。

• 性能分析器 (pprof)  - 启用 Go 的 net/http/pprof 端点，开发者通常使用它来收集性能剖析并调查收集器的问题。
